11 受制于單顆UVLED燈珠的光功率，又或者為滿足市場差異化的需求，往往需要將若干顆的UVLED按照一定的方式組合(比如UVLED面光源、UVLED線光源等需要覆蓋一定面積的UV光源設備)，并以此給出合適的驅動方案。本文就UVLED的連接方式進行介紹。
串聯連接方式：
如圖1所示，串聯連接即將各UVLED燈珠首尾相連，根據KCL定律，各UVLED流經的電流完全相同，采取這種連接方式的UVLED電路簡單、連接方便。值得注意的是，串聯連接的燈珠數量應根據供電源的電壓容量來評估。
并聯連接方式：

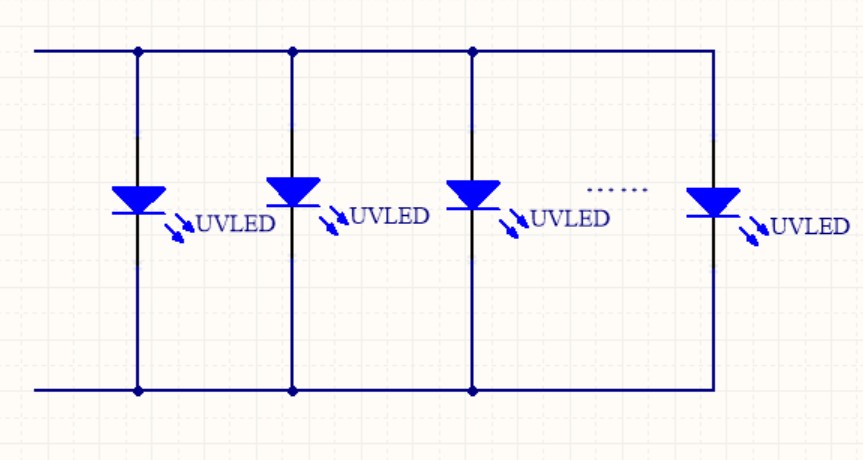

如圖2所示，并聯連接的特點是各UVLED按相同的極性首尾并聯相接，根據KVL定律，其具有相同的工作電壓，但工作電流受制造工藝等原因影響則不盡相同。
混接模式

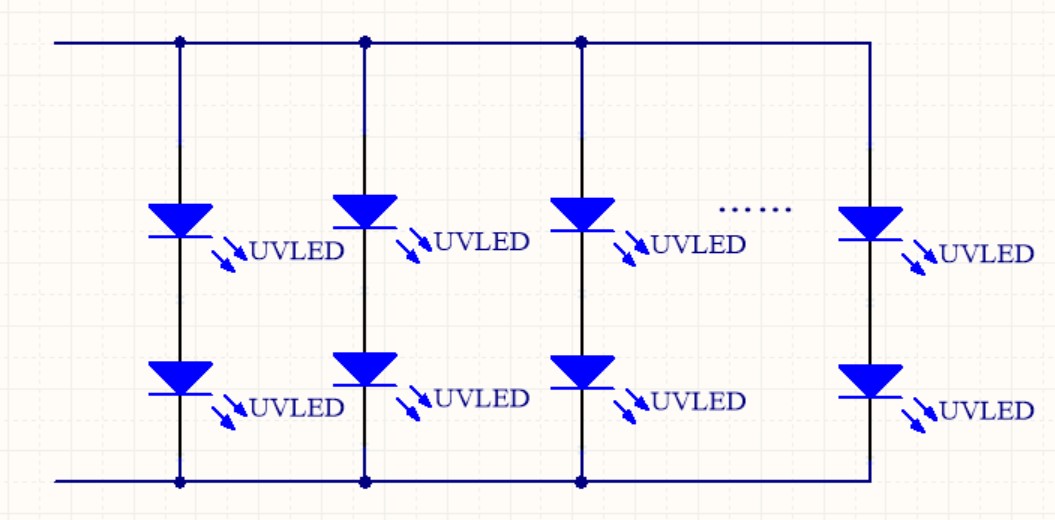

如圖3所見，混接模式即同時實施串聯模式和并聯模式，先將若干UVLED燈珠串聯連接，再將若干串聯的燈珠串首尾并聯相接。這種連接方式同時具有串聯和并聯的特點。
在實際應用中，通常會有多種連接組合，應綜合UVLED光源的電源供給方式和性價比等因素評估UVLED的連接方式。
