5 隨著UV LED 的問世，在各行各業中開始逐漸的應用UV LED技術，UV LED固化技術在PCB 曝光帶來了變革性的變化，因?yàn)榫哂心芎牡?、高性能、環保等諸多優點，UV LED技術被應用到 PCB 曝光領域。
在 PCB 曝光中，曝光燈的光源特性直接影響著到曝光的質量和曝光的效果，UV LED 在 PCB 曝光中的應用，主要是利用紫外線照射將 內層底片圖形轉移到感光干膜上，促使受紫外光照射到感光干膜產生反應。PCB 曝光中傳統燈管的能耗非常的高，而且使用壽命非常的短，只有 800 多個小時，而且每次使用之前需要對燈管進行預熱，PCB 曝光燈管的實際有效工作時間小于800 小時。傳統汞燈發光的使用的過程中會產生大量的熱和紅外線，很容易將曝光涂層破壞，所以在使用的過程中需要有一定的距離，這樣就將其使用效率降低。
UV LED 在 PCB 曝光中的應用，和傳統汞燈發光相比，具有發光率高、壽命長、 能耗低等優點，使國內外的曝光機生產廠家產生了極大的興趣，并使其研發趁向于應用新型的 UV LED 技術。

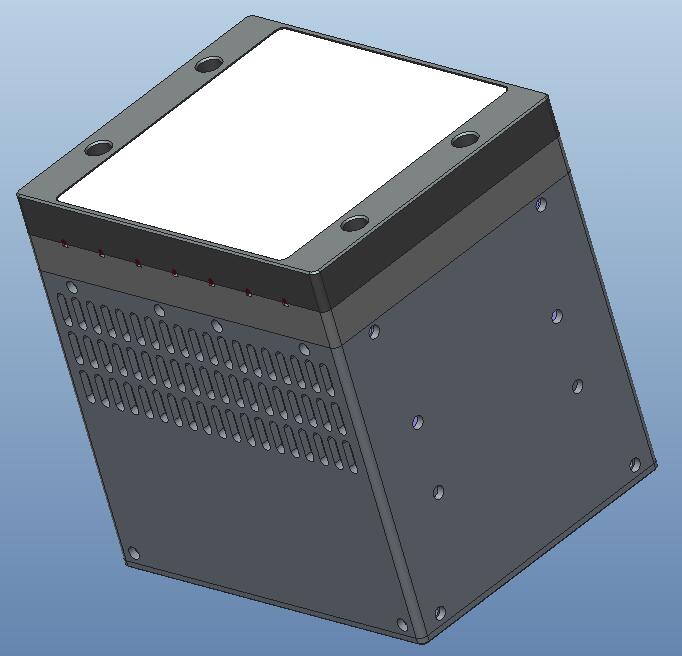

雖然單顆UV LED的光功率不高，但是在實際應用中，其光源經過特殊的光學處理以及結構組合可以達到非常高的紫外光強度，應用在PCB曝光中，可以將曝光的均勻性提升。而采用掃描式的曝光方式， 可以有效的減少UV LED光源的尺寸面積，進而解決UV LED的散熱問題。UV LED 在PCB曝光中的應用，具有光強分布均勻、穩定、降 低設備成本等諸多優點，并且在各項性能上均比傳統的曝光工藝高，因此可以滿足 PCB 曝光工藝。
